Salut! En tant que fournisseur de postes de transformation, j'ai eu pas mal d'expériences dans le domaine technique. L’un des aspects les plus importants souvent négligés concerne les protocoles de communication utilisés dans un poste de transformation. Alors, plongeons-nous et explorons en quoi consistent ces protocoles.
Tout d’abord, pourquoi les protocoles de communication sont-ils si cruciaux dans un poste de transformation ? Eh bien, considérez une sous-station comme un écosystème complexe. Il existe des tonnes d'appareils différents comme des transformateurs, des disjoncteurs, des relais et des compteurs. Ces appareils doivent communiquer entre eux et avec le centre de contrôle pour garantir le bon fonctionnement de tout. Sans protocoles de communication appropriés, ce serait comme si un groupe de personnes essayait d'avoir une conversation dans différentes langues : un chaos total !
L'un des protocoles de communication les plus utilisés dans les postes de transformation est Modbus. Il existe depuis des lustres et est très populaire car il est simple et facile à mettre en œuvre. Modbus permet aux appareils de communiquer via une ligne série ou Ethernet. Il utilise une architecture maître-esclave, dans laquelle le périphérique maître envoie des requêtes aux périphériques esclaves et les esclaves répondent en conséquence. Par exemple, un centre de contrôle peut agir en tant que maître et envoyer des requêtes à différents compteurs de la sous-station pour obtenir des données sur la tension, le courant et la consommation électrique. Modbus est idéal pour les sous-stations de petite et moyenne taille où vous avez besoin d'un moyen fiable et rentable de communiquer entre les appareils. Vous pouvez en savoir plus sur nos sous-stations préfabriquées susceptibles d'utiliser Modbus surSous-station préfabriquée.

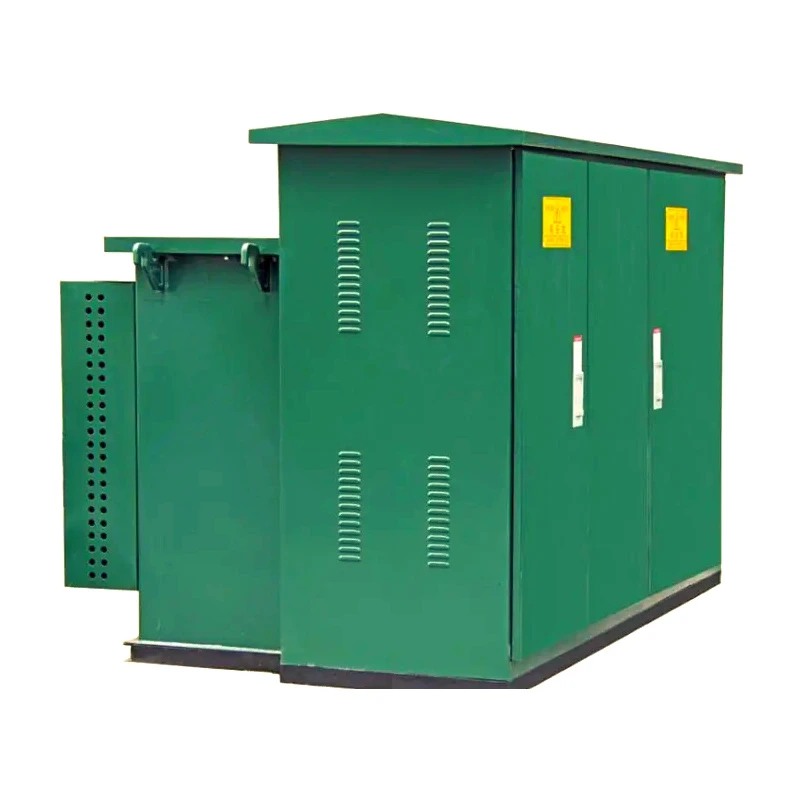

Un autre protocole important est la CEI 61850. Celui-ci est un peu plus avancé et est conçu pour les sous-stations numériques modernes. La norme CEI 61850 fournit un moyen standardisé de communication entre tous les appareils électroniques intelligents (IED) d'une sous-station. Il utilise des modèles orientés objet, ce qui signifie que chaque appareil dispose d'un ensemble de données et de fonctions bien définies qui peuvent être facilement accessibles et comprises par d'autres appareils. Ce protocole est vraiment efficace pour gérer de grandes quantités de données et peut prendre en charge le contrôle et la surveillance en temps réel. Par exemple, il peut être utilisé pour coordonner le fonctionnement de plusieurs disjoncteurs lors d’un événement de panne. NotreSous-station montée sur soclepeut être équipé de dispositifs conformes à la norme CEI 61850 pour de meilleures performances.
DNP3 (Distributed Network Protocol 3) est également couramment utilisé, notamment en Amérique du Nord. Il est conçu pour l'automatisation des services publics et est idéal pour la communication entre les unités terminales distantes (RTU), les IED et les centres de contrôle. DNP3 possède de nombreuses fonctionnalités qui le rendent adapté aux sous-stations, telles que les contrôles d'intégrité des données, le rapport d'événements et la prise en charge de plusieurs supports de communication. Il peut gérer à la fois l'interrogation périodique des données et la communication basée sur les événements. Ainsi, s'il y a un changement soudain dans l'état d'un appareil dans la sous-station, DNP3 peut le signaler rapidement au centre de contrôle.
Profibus est une autre option. Il s'agit d'un protocole de bus de terrain utilisé pour connecter des capteurs, des actionneurs et d'autres appareils dans des environnements industriels, y compris les sous-stations de transformation. Profibus est connu pour son transfert de données à grande vitesse et sa fiabilité. Il peut être utilisé pour connecter des appareils au sein d'une sous-station, tels que des centres de contrôle de moteurs et des relais de protection. Il existe différentes versions de Profibus, comme Profibus DP (périphériques décentralisés) et Profibus PA (Process Automation), chacune avec ses propres caractéristiques et applications.
Parlons maintenant des défis liés à l’utilisation de ces protocoles de communication. L'un des plus gros problèmes est la compatibilité. Différents appareils peuvent prendre en charge différentes versions ou versions d'un protocole, ce qui peut entraîner des problèmes de communication. Par exemple, un ancien IED peut prendre en charge une version obsolète de Modbus, tandis qu'un nouveau centre de contrôle utilise la dernière version. Cela peut rendre difficile l’intégration de tous les appareils dans la sous-station. Un autre défi est la sécurité. Avec de plus en plus d'appareils connectés au réseau, la sous-station est plus vulnérable aux cyberattaques. Il est donc important de mettre en œuvre des mesures de sécurité appropriées, comme le cryptage et le contrôle d'accès, pour protéger les canaux de communication.
Lors du choix d’un protocole de communication pour un poste de transformation, plusieurs facteurs doivent être pris en compte. Tout d’abord, vous devez réfléchir à la taille et à la complexité de la sous-station. Une petite sous-station peut convenir avec un protocole simple comme Modbus, tandis qu'une grande sous-station moderne peut nécessiter les fonctionnalités avancées de la norme CEI 61850. Vous devez également prendre en compte l'infrastructure existante. Si vous disposez déjà de nombreux appareils prenant en charge un certain protocole, il peut être plus rentable de s'en tenir à ce protocole. Et bien sûr, vous devez penser à une expansion future. Vous souhaitez un protocole capable de s'adapter facilement aux nouveaux appareils et technologies à mesure que votre sous-station se développe.
En tant que fournisseur de postes de transformation, nous comprenons l'importance de choisir le bon protocole de communication. Nous proposons une large gamme de sous-stations, des sous-stations préfabriquées aux sur socles, qui peuvent être personnalisées pour utiliser le protocole le plus adapté à vos besoins. Que vous recherchiez une solution simple et fiable ou une sous-station numérique de pointe, nous avons ce qu'il vous faut.
Si vous êtes à la recherche d'un poste de transformation et souhaitez en savoir plus sur les protocoles de communication que nous utilisons, ou si vous avez des exigences spécifiques, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à prendre la meilleure décision pour votre projet. Entamons une conversation et voyons comment nous pouvons travailler ensemble pour construire un poste de transformation haute performance pour vous.
Références :
- "Protocoles de communication pour l'automatisation des systèmes électriques" par divers auteurs
- Documentation des normes CEI 61850
- Spécifications du protocole Modbus
- Guides du protocole DNP3
- Manuels techniques Profibus
